Külső lifttorony építése meglévő irodaépülethez

A megrendelő meglévő Budapest XIV. kerületi épületének fejlesztése során külső személy- és teherfelvonó tervezésével bízta meg az építészirodát. A tervezők a könnyűszerkezetes megoldás mellett döntöttek.

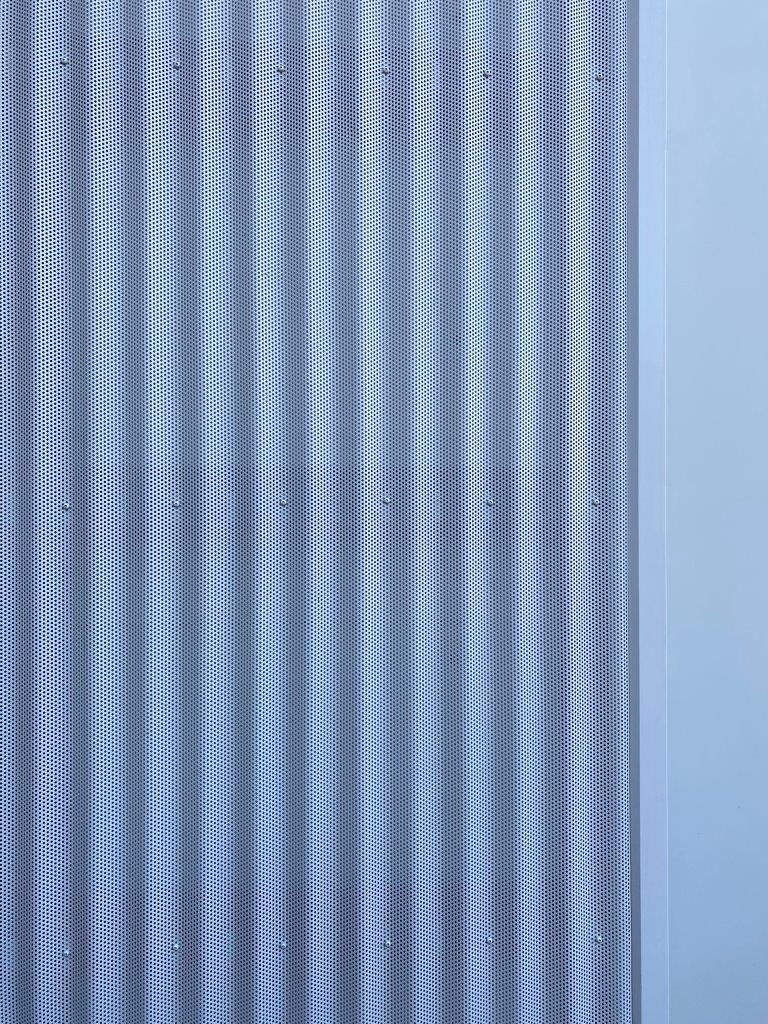

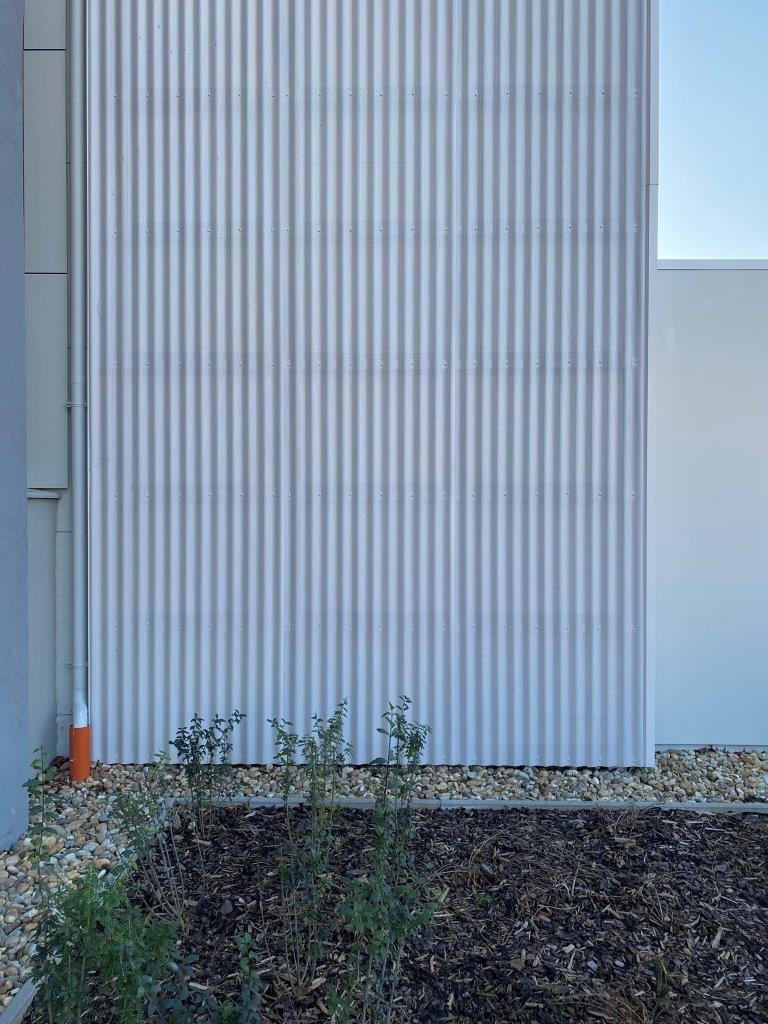

Az elkészült terveknek megfelelően a vázszerkezet acél zártszelvények felhasználásával készült. Térelhatárolásként 160 mm vastag - nem éghető - kőzetgyapot töltetű szendvicspanel került beépítésre. Erre kétirányú profilvázat szereltek (függőlegesen omega, majd erre vízszintes ’Z’ profilt), mely a külső perforált hullámlemez rögzítését biztosítja. Ezen egyedi profilok (5-5 cm mély) egyben az esővízlefolyó vonaláig tolják ki a burkolat síkját, ezáltal az ejtőcső hozzáférhető, de mégis belesimul a homlokzatburkolatba. A megfelelő perforáltság meghatározása a gyártó portfóliójában elérhető 10-15-30-40%-os lehetőségek közül valós minták összehasonlítása alapján történt. A kiválasztott 30%-ban áttört profil rögzítésére színrefestett rozsdamentes önfúró csavarokat használtak.

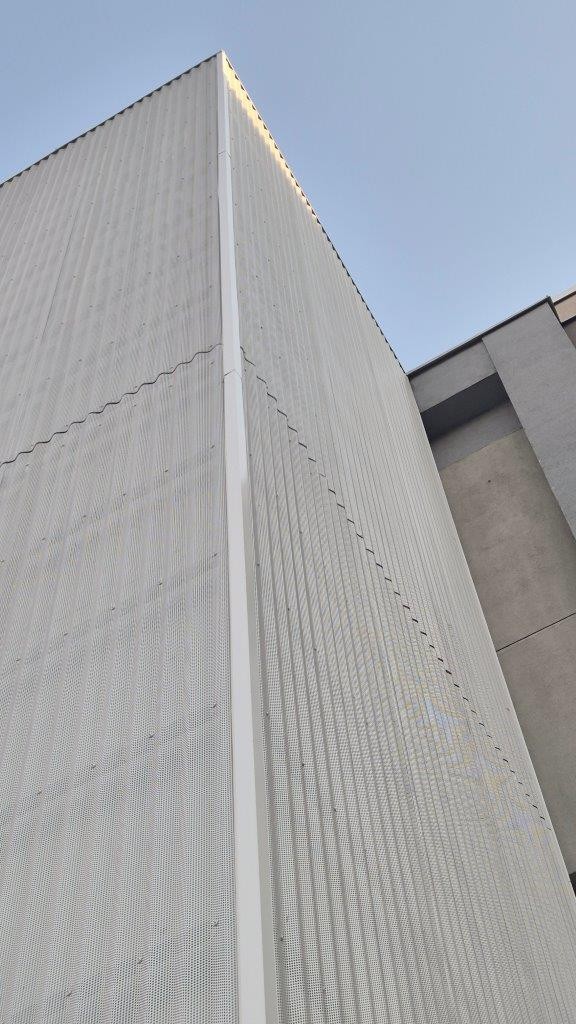

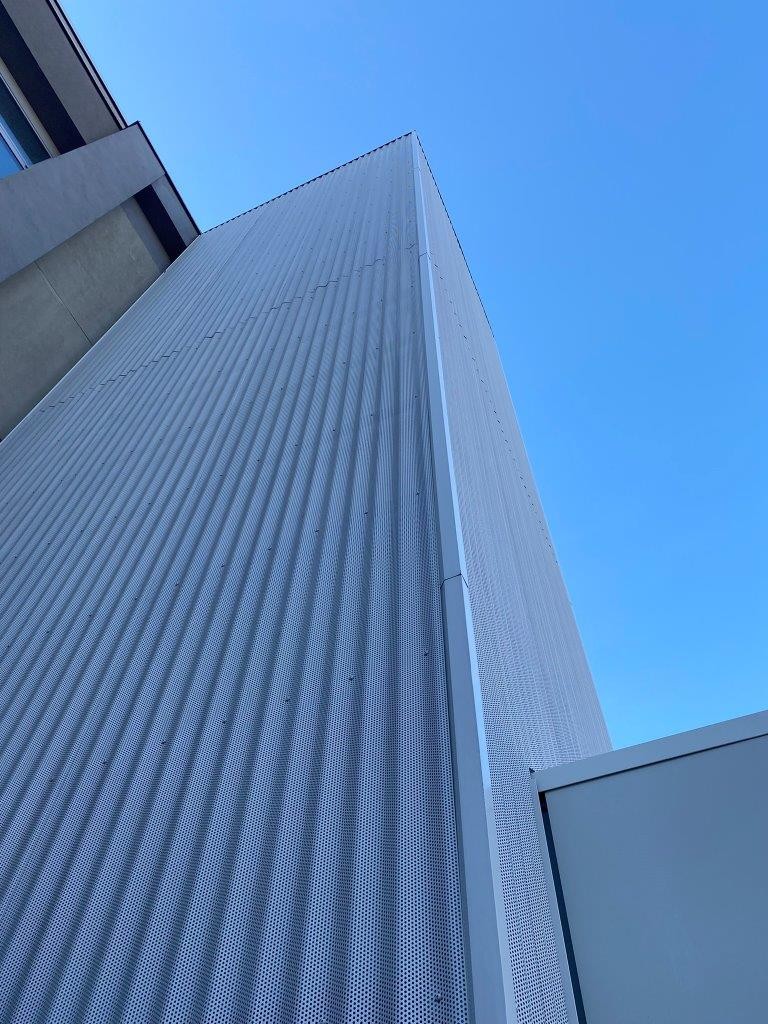

A perforált külső héj a tervezői szándéknak megfelelően a meglévő burkolatoktól eltérő, ugyanakkor könnyedebb megjelenést ad az új, kiegészítő tömbnek. Hasonlóan tudatos volt a másodlagos szelemenek láttatása, mivel így további mintázatot kapott a torony.

A tetszetős végeredmény is mutatja, mennyire fontos - még egy ilyen egyszerűbbnek tűnő feladatnál is - a precíz tervezői előkészítés és a gondos kivitelezés.



A projekthez szállított Ruukki termékek (2024):

• 165 m² szendvicspanel nSPB160WE ENERGY  RAL 9010
• 127 m² Design Tokyo S18/ 0,60mm  d=4mm 30% RR20 – fehér
• 390 m élhajlított elem (másodlagos tartószerkezet, illetve takaró profilok)
• Egyéb kiegészítők (kötőelemek)

Partnerek:

• Tulajdonos: WING Zrt.
• Tervezés: Vikár és Lukács Építészstúdió Kft.
• Forgalmazó: Lambda Systeme Kft.
• Fotók: Ramos Viktória

Forrás: https://www.ruukki.com/hun
Képek forrása: https://www.ruukki.com/hun
